校準膜片

易高990校準膜片是實驗室,生產線或現場使用的理想選擇 校準片或曰“墊片”是在 基體上、加工表面上和外廓上建立厚度標準的最簡便方式。這是調節塗層測厚儀校 準的最理想方法,以確保最高精確度。
型號 : 990

易高990校準膜片是實驗室,生產線或現場使用的理想選擇 校準片或曰“墊片”是在 基體上、加工表面上和外廓上建立厚度標準的最簡便方式。這是調節塗層測厚儀校 準的最理想方法,以確保最高精確度。

特性:

  • 膜片上顯示公制和英制兩種值
  • 膜片分單片或套裝兩種形式供應
  • ±1%精確度的精確膜片
  • 每個膜片有可追溯的唯一序列號
  • 厚度從 12.5μm 到 20mm (0.5 到 790密耳) 不等



使用校準膜片

校準膜片 990 1                         校準膜片 990 2

每個膜片的中心點已經過單獨測量。                                                          最多可組合四個膜片,以建立較寬的厚度值範圍。

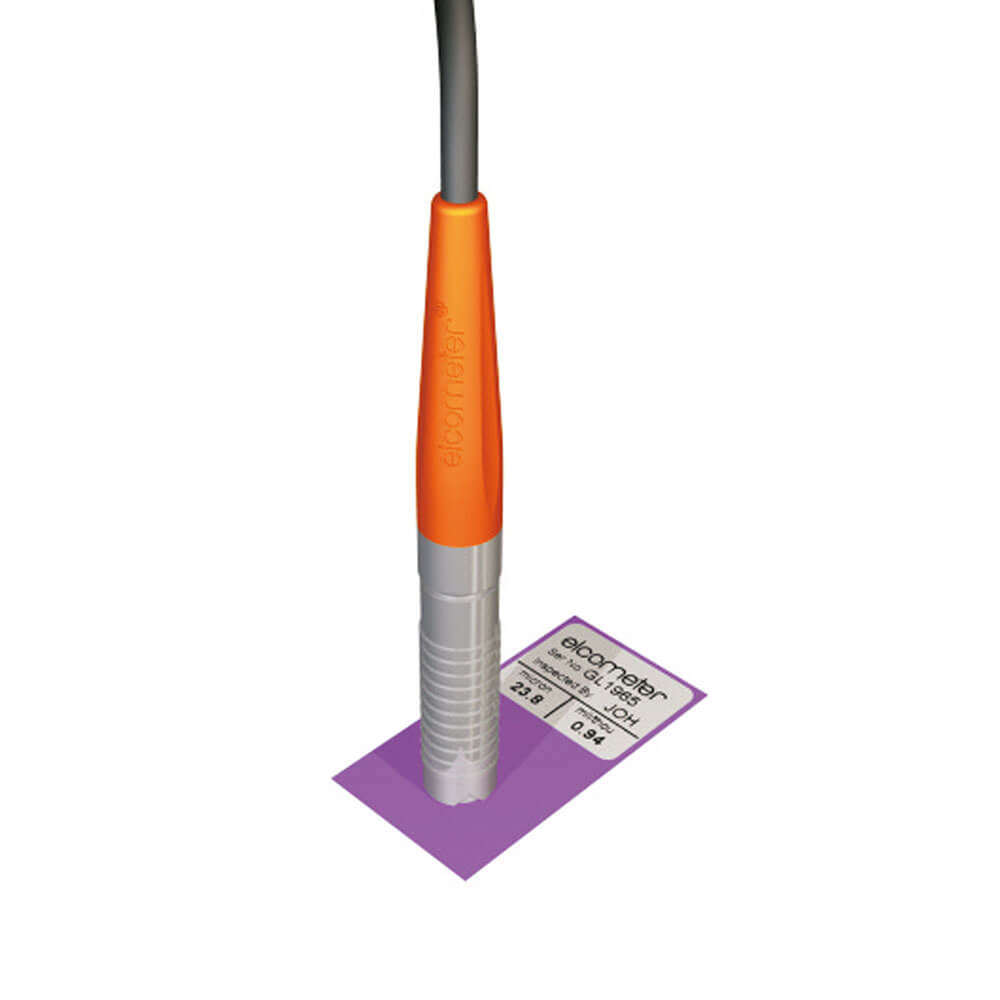

將探頭置於膜片中心點,可獲取最高精確度。

附件

Elcometer 990 单片精准膜片

部件编号 颜色 尺寸 厚度值*

证书+

T99022570-1A 50 x 25mm (1.97 x 0.98") 12.5µm (0.5mil) ο
T99022570-2A1 50 x 25mm (1.97 x 0.98") 25µm (1.0mil) ο
T99022570-4A1 深蓝 50 x 25mm (1.97 x 0.98") 50µm (2.0mils) ο
T99022570-6A 绿 50 x 25mm (1.97 x 0.98") 75µm (3.0mils) ο
T99022570-7A1 50 x 25mm (1.97 x 0.98") 125µm (5.0mils) ο
T99022570-9A 孔雀蓝 50 x 25mm (1.97 x 0.98") 175µm (7.0mils) ο
T99022570-10A1 50 x 25mm (1.97 x 0.98") 250µm (10mils) ο
T99022570-12A1 50 x 25mm (1.97 x 0.98") 500µm (20mils) ο
T99022570-14A1 灰/蓝 50 x 25mm (1.97 x 0.98") 1000µm (40mils) ο
T99022570-16A 透明 50 x 25mm (1.97 x 0.98") 1mm (40mils) ο
T99022570-17A 米白 50 x 25mm (1.97 x 0.98") 1500µm (60mils) ο
T99022570-18A1 透明 50 x 25mm (1.97 x 0.98") 2mm (80mils) ο
T99022570-20A 透明 50 x 25mm (1.97 x 0.98") 3mm (120mils) ο
T99022570-21A 透明 50 x 25mm (1.97 x 0.98") 4mm (160mils) ο
T99022570-23A 透明 50 x 25mm (1.97 x 0.98") 8mm (310mils) ο
T45618978-2** - 1500µm (60mils) ο
T45618978-3** - 5000µm (197mils) ο



1 根据要求,可供75×50mm膜片
*实际膜片值会有所不同,但具体值会显示在标签上。
**仅限用于高温PINIP 探头,因样本可能是高温。
膜片随供探头帽盖在PINIP 探头上。
+任意组合膜片,最多8片,可提供一张校准证书。



ο 可选择提供校准证书。





Elcometer 990 校准膜片配套

无证书

有证书



膜片厚度 (µm)

膜片厚度 (mils)

T99022255-1 T99022255-1C 量程 1 25µm, 50µm, 125µm, 250µm, 500µm, 1000µm 1.0, 2.0, 5.0, 10, 20, 40
T99022255-2 T99022255-2C 量程 2 25µm, 50µm, 125µm, 250µm, 500µm, 1000µm, 2mm, 3mm 1.0, 2.0, 5.0, 10, 20, 40, 80, 120
T99022255-3 T99022255-3C 量程 3 250µm, 500µm, 1mm, 2mm, 4mm, 8mm 10, 20, 40, 80, 160, 310
T99022255-4 T99022255-4C 量程 4 12.5µm, 25µm, 50µm, 125µm, 250µm 0.5, 1.0, 2.0, 5.0, 10
T99022255-5 T99022255-5C 量程 5 12.5µm, 25µm, 50µm, 125µm, 250µm, 500µm 0.5, 1.0, 2.0, 5.0, 10, 20
T99022255-6 T99022255-6C 量程 6 1000µm, 2mm, 5mm, 9.5mm, 15mm, 25mm 40, 80, 200, 370, 590, 980
T99022255-7 T99022255-7C 量程 M3 12.5µm, 25µm, 50µm, 125µm, 250µm, 500µm 0.5, 1.0, 2.0, 5.0, 10, 20
T99022255-8 T99022255-8C 量程 2B2 25µm, 50µm, 125µm, 250µm, 500µm, 1000µm, 2mm (x2) 1.0, 2.0, 5.0, 10, 20, 40, 80 (x2)



2 量程2B膜片套适用于易高Elcometer软涂层探头及较大表面膜片
