Elcometer 331 鋼筋掃描器和鋼筋銹蝕儀
一個易於使用的儀器能夠快速,準確地定位和定向鋼筋 , 並測量鋼筋上保護層厚度。
設計符合IP65 , 這種堅固防水的儀器 , 可在惡劣環境中使用。
介面友好
· 便於運輸和儲存
· 符合人體工程學的舒適箱
· 單手操作: 所有的功能都可以通過 4個簡單的按鍵存取和控制
準確
· 快速,容易和精確地找到並確定鋼筋定位
· 高達240,000讀數可以存儲在儀器,進行詳細報告*
· 記憶體和資料記錄有資料輸出至PC機或直達印表機*
· 作圖允許結果直接視覺指示
可靠性
· 不銹鋼鋼筋可以由THD型號定位
· 電池包可在設備或外部進行充電。額外的電池可允許持續使用
堅硬的
· 專為現場使用
· 堅固耐用,防水等級IP65的外殼,提供保護的元素
· 背光螢幕可在黑暗環境觀看
高效
· 鋼筋定位儀,混凝土鋼筋掃描器及半電池測試可在一個儀器上提供- (特定型號)
· 直觀的功能表讓每個儀器可直接從包裝盒使用
功能強大
· 連結到Covermaster™軟體
· 最終的資料管理工具來存保護層深度和半電池銹蝕的讀數,並產生專業的報告
· 螢幕上圖形顯示提供直觀的讀數評估,允許識別低混凝土保護層的區域或潛在腐蝕的領域
|
封面顯示幕幕 - 另類/典型資料回顧螢幕畫面 · 背光螢幕在黑暗環境中使用 · 易於使用的功能表, 多國語言, 能獲得現場所需的資料, 無需固定參考說明書 · 當使用深度掃描探頭時, 展示了另一種典型的顯示 · 鋼筋尺寸和保護層深度可以手動輸入,以滿足特定的要求 · 典型的資料回顧畫面清晰地顯示在其中讀數高於或低於使用者指定的規定容差,在那裡讀數並沒有採取 · 可在保護層深度顯示毫米或英寸測量單位,或在半電池顯示mV |
|
|
|
|
|
|
|
半電池銹蝕模式 典型的螢幕視圖 · Elcometer331型號BH/SH/ TH/THD可以同時讀取保護層深度和半電池銹蝕值 · Elcometer331 B型號只能讀取保護層厚度值 · 資料記錄資訊顯示在螢幕上 · 菜單鍵可在Elcometer331型號SH和TH可見
|
|
|
|
圖形繪製模式 · 半電池銹蝕模式-儀器顯示領域最具潛力的腐蝕 · 鋼筋掃描模式 - 儀錶指示保護層的深度 · 黑色表示最有潛力腐蝕 · 白色表明可能性最小的腐蝕,具有不同灰度樹蔭之間 · 縮放功能允許用戶仔細看看那感興趣的不同領域 閾值視圖 · 一個簡單通過或失敗分析的理想方法 · 一旦閾值已被設置,任何該值之前則顯示為黑色,而任何超過該值顯示白色 |
|
|
|
|
|
|
|
自動鋼筋尺寸調整和直交功能 · 自動鋼筋尺寸調整測算鋼筋的尺寸和保護層的深度 · 如果這個估計數字相差很大,從您的預計鋼筋尺寸,或者你不知道預期的鋼筋尺寸,直交尺寸功能提供鋼筋尺寸的精確測量 · 鋼筋探測儀的直交功能,作出快速和容易,準確的鋼筋尺寸
|
|
|
|
資料記錄特點
· 在Elcometer331型號SH,TH和THD,有簡單的資料管理
· Elcometer331型號SH,最多可存儲10個批次, 1,000保護層深度或半電池的讀數,有一批統計資料,準備用Covermaster™軟體評估和報告生成
· Elcometer331 TH和THD型號, 有線狀和格狀批次數據記錄模式, 使用者自訂的存儲批次。(線狀批次處理是資料陸續在批次存儲一個又一個讀數)
· 格狀批次允許資料存儲在“試算表格式”與每個儲存格有關的測量區域 , 通常在檢查前映射出在結構上。 格型批次功能快速促進測量保護層深度或半電池的讀數。不屬於規定範圍內的問題區域,可以立即識別並直接在混凝土標明
· 保護層深度和半電池的讀數可以記錄並在每個狀位置“疊置”
強大的統計特點
· 當採取讀數 , 他們不斷計算並顯示讀數的統計分析。所以,雖然鋼筋探測儀在使用時,你總是告知和並確切地知道現場調查的進展情況
· 統計值計算了每個批次內的讀數。這些值連同所有個體的讀數被存儲在批次
![]()
|

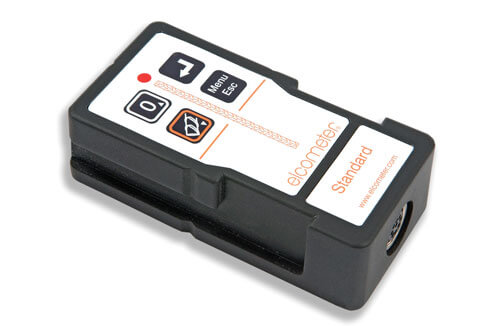

標準掃描探頭
|
|
部件編號 |
TW33119124-1A |
|
範圍 |
40mm / 1.6" 鋼筋 15mm to 95mm / 0.6" to 3.75" 8mm / 0.3" 鋼筋 8mm to 70mm / 0.3" to 2.75" |
|
尺寸 |
155 x 88 x 42mm / 6.1 x 3.5 x 1.65" |
|
感應區域 |
120 x 60mm / 4.72 x 2.36" |
|
|
|
|
|

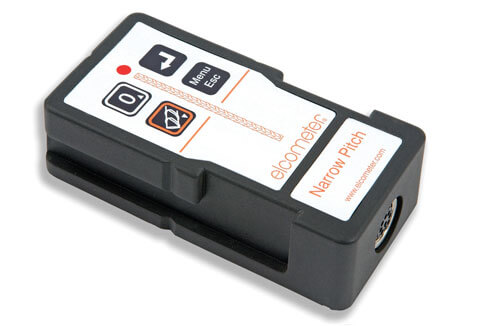

窄掃描探頭
當每個鋼筋之間的空隙(間距)距離很近, 精確測量保護層厚度。 |
|
部件編號 |
TW33119124-2A |
|
範圍 |
40mm / 1.6" 鋼筋 15mm to 95mm / 0.6" to 3.75" 8mm / 0.3" 鋼筋 8mm to 70mm / 0.3" to 2.75" |
|
尺寸 |
155 x 88 x 42mm / 6.1 x 3.5 x 1.65" |
|
感應區域 |
120 x 60mm / 4.72 x 2.36" |
|
|
|
|
|

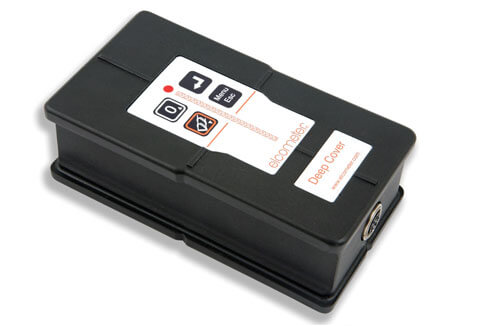

深度掃描探頭
用於精確測量在結構內深度的鋼筋理想探頭。 |
|
部件編號 |
TW33119171A |
|
範圍 |
40mm /1.6" 鋼筋 35mm to 180mm / 1.4" to 7" 8mm / 0.3" 鋼筋 25mm to 160mm / 1" to 6.3" |
|
尺寸 |
170 x 94 x 54mm / 6.7 x 3.7 x 2.1" |
|
感應區域 |
160 x 80mm / 6.3 x 3.15" |
|
|
|
|
![]() |
高強度鋼和不銹鋼雙掃描探頭
掃描探頭專門找高強度鋼和不銹鋼。
|
|
部件編號 |
TW33120014D |
|
範圍 |
40mm /1.6" 鋼筋 35mm to 180mm / 1.4" to 7" 8mm / 0.3" 鋼筋 25mm to 160mm / 1" to 6.3" |
|
尺寸 |
170 x 94 x 54mm / 6.7 x 3.7 x 2.1" |
|
感應區域 |
160 x 80mm / 6.3 x 3.15" |
|
|
|
|
|
鑽孔探頭
用於探測管道和多層鋼筋網路深層的鋼筋。
|
|
部件編號 |
|
|
公制 |
英制 |
|
TW33119223-1A 短 |
TW33119223-3A 短 |
|
TW33119223-2A 長 |
TW33119223-4A 長 |
|
測試深度 |
短探頭: 0 - 40cm / 0 - 16" 長探頭: 0 - 100cm / 0 - 40" |
|
大致探測範圍 |
運輸管 (70mm / 2.75" 直徑): 最深可測到90mm / 3.54" |
|
|
|
|
![]() |

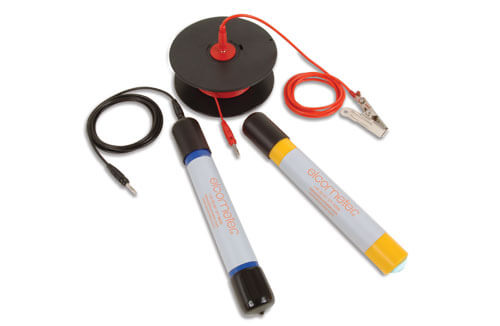

半電池銹蝕裝置
包含銅/硫酸銅電極或銀/氯化銀電極,每個電極都是密封的,無需在現場配置化學溶劑,帶25米/ 80' 的加長線纜,每個電極的保修期為5年。 |
|
描述 |
部件編號 |
|
銅/硫酸銅 |
TW331CUKIT |
|
銀/氯化銀 |
TW331AGKIT |
|
|
|
|
![]() |

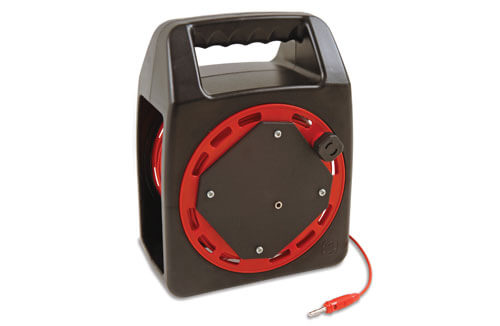

100m / 325ft 加長電纜
與半電池套件使用的延長線, 使您可以靈活的在難以到達的區域讀取讀數。 |
|
|
部件編號 |
TW33119683 |
|
|
|
![]() |

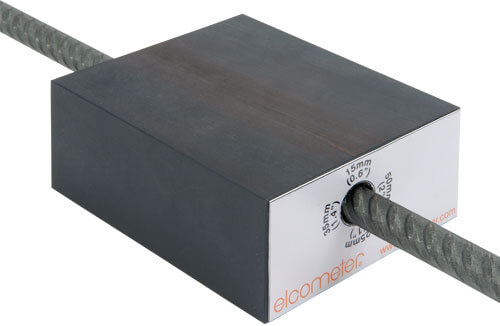

驗證塊
驗證塊允許使用者檢查其儀器的校準,以確保最大的測量精度。 |
|
部件編號 |
TW33119218 |
|
|
|
|
![]() |

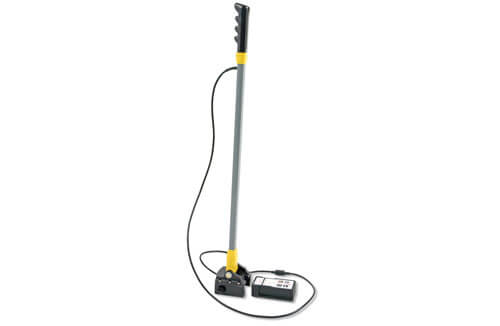

延長裝置
使用者通過此裝置站立測試橋面板或樓板。此延長裝置可以用來連接標準掃描探頭和窄間距掃描探頭。 |
|
部件編號 |
TW33119222 |
產品特點 |
|||||
型號 |
B |
BH |
SH |
TH |
THD |
鋼筋掃描和鋼筋定位 |
■ |
■ |
■ |
■ |
■ |
半電池測量 |
|
■ |
■ |
■ |
■ |
鋼筋走向 |
■ |
■ |
■ |
■ |
■ |
保護層深度 |
■ |
■ |
■ |
■ |
■ |
大的保護層(厚)讀數毫米或英寸 |
■ |
■ |
■ |
■ |
■ |
帶背光功能的大液晶顯示幕 |
■ |
■ |
■ |
■ |
■ |
多語言功能表結構 |
■ |
■ |
■ |
■ |
■ |
信號強度條 |
■ |
■ |
■ |
■ |
■ |
帶LED燈和按鈕的可互換探頭 |
■ |
■ |
■ |
■ |
■ |
用戶可選擇鋼筋的尺寸範圍及數量 |
■ |
■ |
■ |
■ |
■ |
堅固防水外殼(IP65) |
■ |
■ |
■ |
■ |
■ |
蜂鳴聲音量可調&耳機 |
■ |
■ |
■ |
■ |
■ |
測試時聲音提示模式 |
|
|
|
|
|
定位(探頭越接近鋼筋聲音越高 |
■ |
■ |
■ |
■ |
■ |
Under Cover (遇到最小保護層厚度時聲音提示) |
|
|
■ |
■ |
■ |
Maxpip™ (探頭經過鋼筋中心位置時聲音提示) |
|
|
■ |
■ |
■ |
大的半電池讀數 mV |
|
■ |
■ |
■ |
■ |
自動鋼筋尺寸估計 |
|
|
■ |
■ |
■ |
直交鋼筋尺寸計算 |
|
|
■ |
■ |
■ |
RS232輸出 - 直接到印表機或者電腦 |
|
|
■ |
■ |
■ |
Covermaster™ 軟體 |
|
|
■ |
■ |
■ |
統計功能 |
|
|
■ |
■ |
■ |
最小&最大保護層厚度限值設定 |
|
|
■ |
■ |
■ |
日期/時間 |
|
|
■ |
■ |
■ |
記憶體 |
|
|
■ |
■ |
■ |
線狀批組記憶體 |
|
|
10個批組,每個批組可 1000個讀數 |
高達200批次 1000個讀數# |
高達200批次 1000個讀數# |
格狀批組記憶體 |
|
|
|
高達240,00讀數# |
高達240,00讀數# |
用戶批組大小認證 |
|
|
|
■ |
■ |
圖形繪製 |
|
|
|
■ |
■ |
閾值繪製 |
|
|
|
■ |
■ |
不銹鋼測量模式 |
|
|
|
|
■ |
# 線性批組模式: 最多200個批組每個批組1,000個讀數, 格狀批組模式: 最多1,000個批組 , 最多存儲讀數240,000
技術規格 |
|
部件編號 |
Description |
W331B---4 |
Elcometer 混凝土保護層測試儀 型號 B |
W331BH--4 |
Elcometer 鋼筋掃描器和鋼筋銹蝕儀 型號 BH |
W331SH--4 |
Elcometer 鋼筋掃描器和鋼筋銹蝕儀 型號 SH |
W331TH--4 |
Elcometer 鋼筋掃描器和鋼筋銹蝕儀 型號 TH |
W331THD-4 |
Elcometer 鋼筋掃描器和鋼筋銹蝕儀 型號 THD |
可充電電池 |
7.4伏特電池包提供長達32小時的連續使用(20小時,如果背光燈開啟)。 使用外置充電器, 無論是儀器內部或以外的,在4小時內充電。 |
操作溫度 |
0 至 50°C (32 至 120°F) |
儀器尺寸 |
230 x 130 x 125mm (9 x 5.1 x 4.9") |
儀器重量 |
1.54kg (3.4lbs) |
包裝清單 |
標準物品: 可充電電池包和充電器 (英國,美國和歐盟), 耳機, 肩帶, 塑膠攜帶箱及操作說明。 |
* 作為標準,掃描探頭和半電池探頭不包括在內,必須單獨訂購
Elcometer 331 掃描探頭 & 半電池探頭 |
|
部件編號 |
描述 |
TW33119124-1A |
Elcometer 331 標準掃描探頭 |
TW33119124-2A |
Elcometer 331 窄掃描探頭 |
TW33119171A |
Elcometer 331 深度掃描探頭 |
TW33119223-1A |
Elcometer 331 鑽孔探頭 0 - 40cm |
TW33119223-2A |
Elcometer 331 鑽孔探頭0 – 100cm |
TW33119223-3A |
Elcometer 331 鑽孔探頭 0 – 16” |
TW33119223-4A |
Elcometer 331 鑽孔探頭 0 – 40” |
TW331CUKIT |
Elcometer 331 半電池探頭Cu/CuSO4 (不可以結合Elcometer 331 Model B 使用) |
TW331AGKIT |
Elcometer 331 半電池探頭 Ag/AgCl (不可以結合Elcometer 331 Model B 使用) |
TW33119688-1 |
Elcometer 331 半電池探頭Cu/CuSO4 ((不可以結合Elcometer 331 Model B 使用) |
TW33119688-2 |
Elcometer 331 半電池探頭Ag/AgCl (不可以結合Elcometer 331 Model B 使用) |
TW33120014D |
Elcometer 3312 高強度鋼和不銹鋼雙掃描探頭 (Can only be used with the Model THD) |
標準:
ACI 318, ASTM C876-91, BS1881:201, BS1881:204, BS8110, CP 110, DGZfP:B2, DGZfP:B3, DIN 1045, EC2, SIA 262, SS-EN 206, Concrete Society Technical Report 60, UNI 10174
灰色是已經被取代但在一些行業內仍被認可的標準。
